鐵路產品應用傳感器單元

多年來，我們的產品廣泛應用于鐵路系統各個行業，具體多分布于動車、和諧機車方面，下面簡單介紹一下：

動車方面：

動車駕車機用傳感器產品介紹：

傳感器為輪輻式結構，用于動車輪重測量

全密封結構，測量范圍廣，安裝使用方便

壓式承載、適用于載荷重量測量控制系統

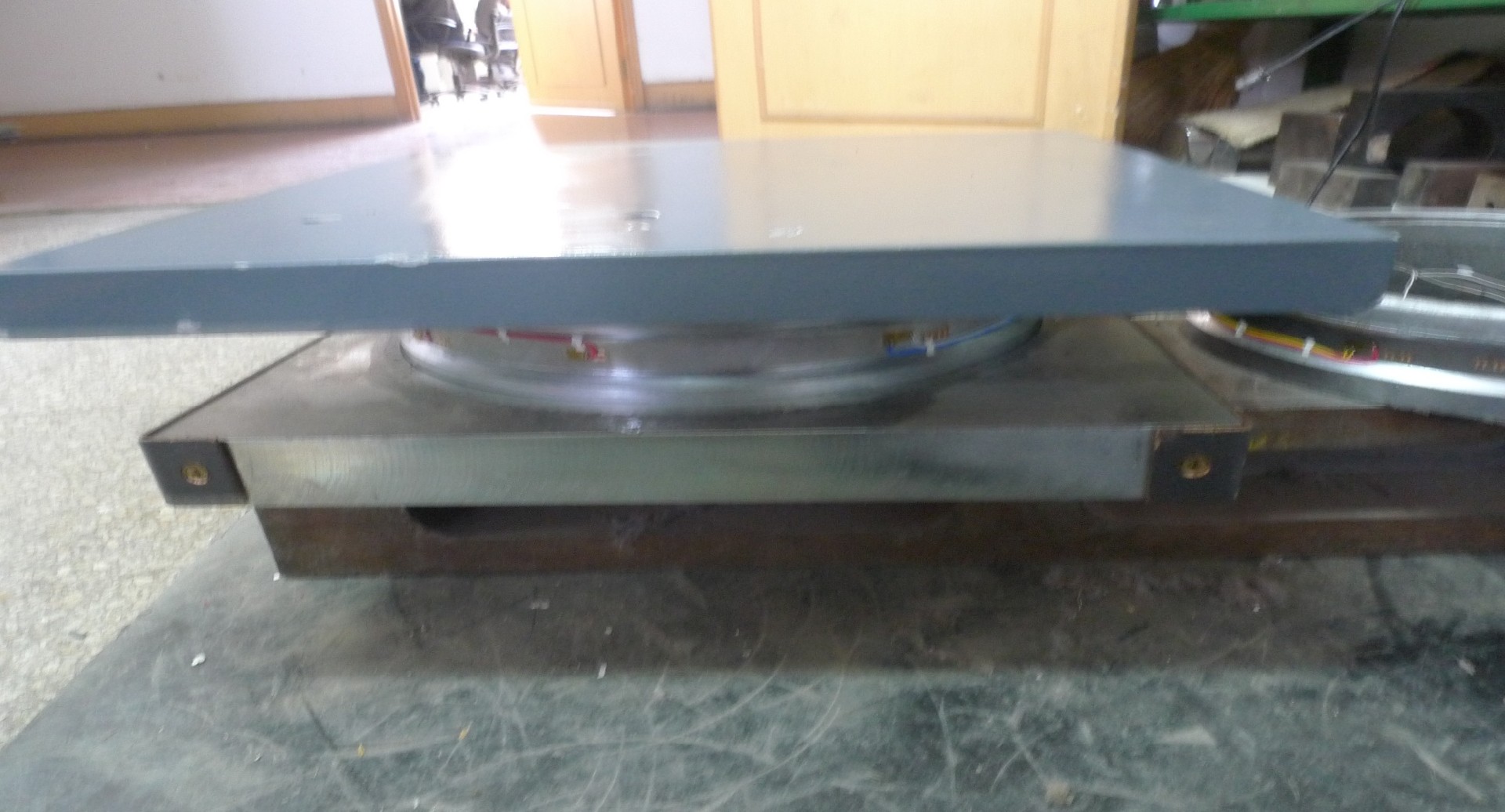

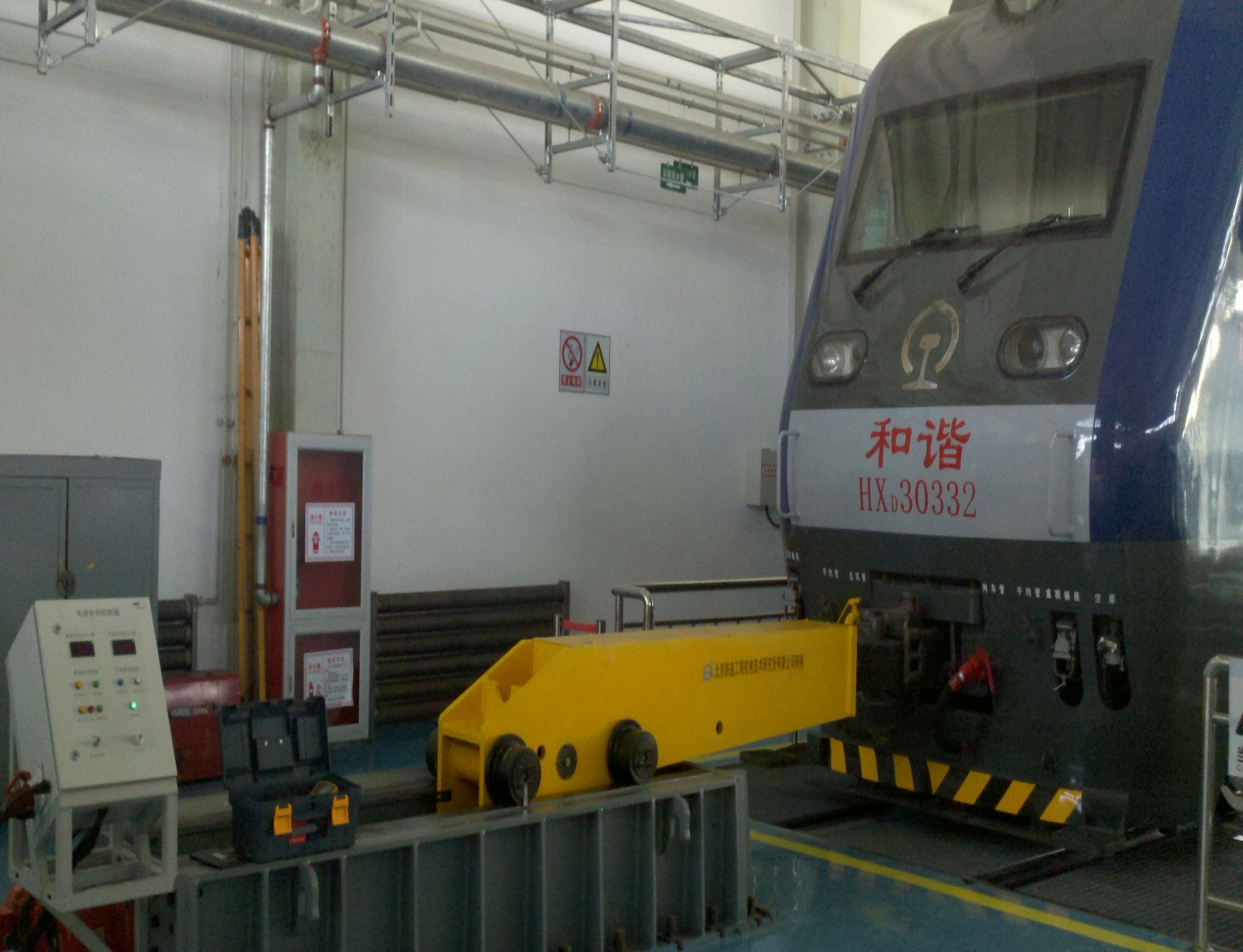

傳感器安裝現場

所采用傳感器類型

轉向架測試用傳感器產品介紹：

彈性體為輪輻式結構，用于壓力，拉力測量

全密封結構，測量范圍廣，性能穩定可靠，安裝使用方便，高度低，精度高

拉壓式承載、適用于拉壓力載荷測量控制系統

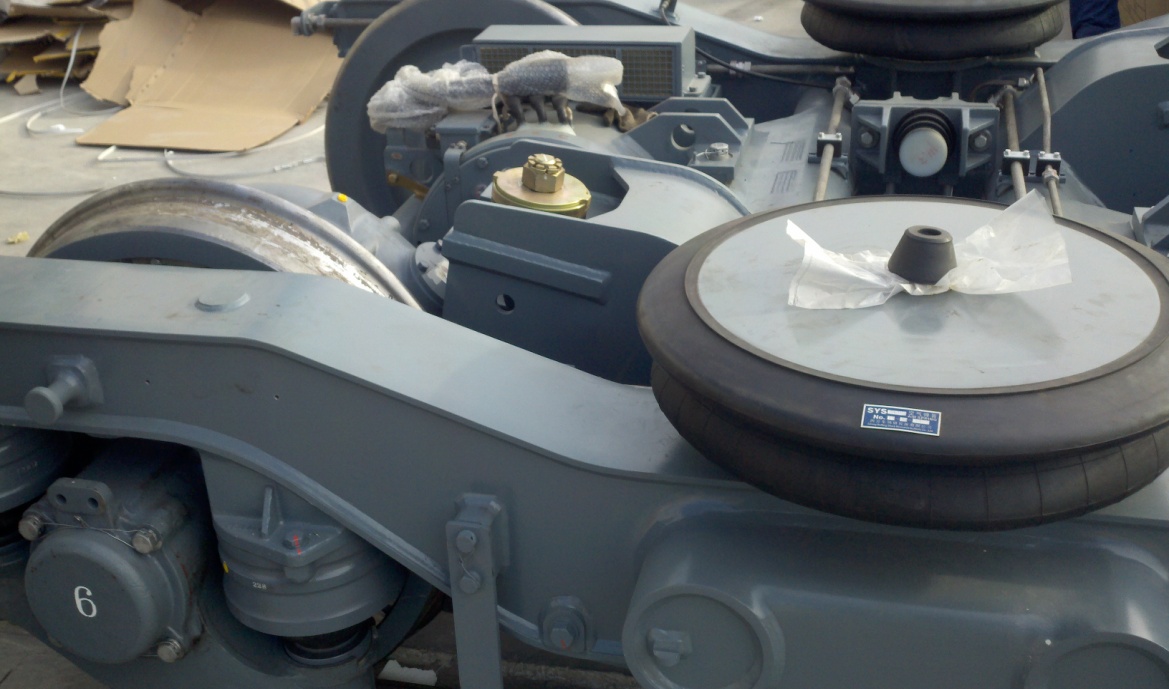

傳感器安裝現場

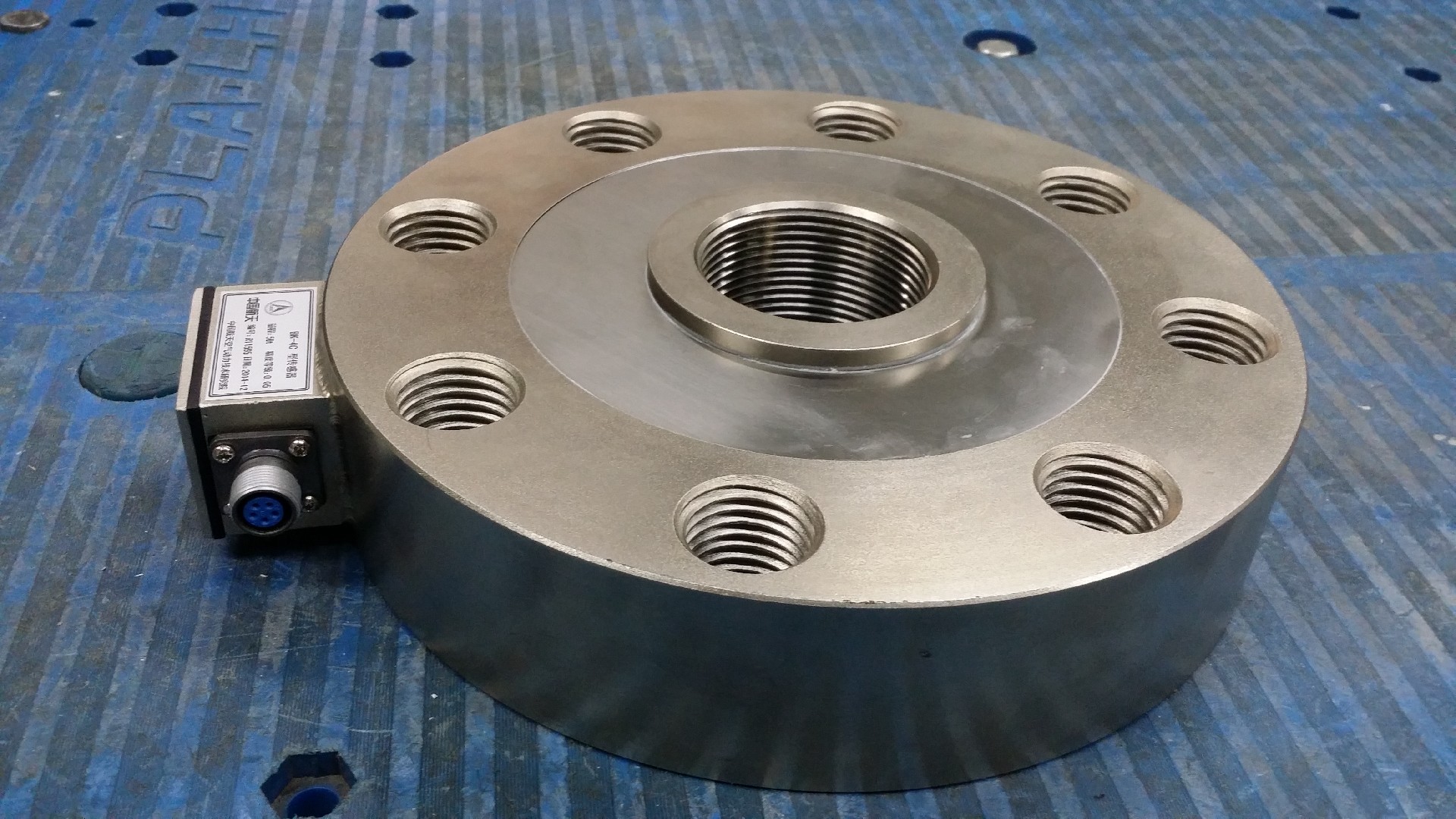

所采用傳感器類型

和諧機車駕車機用傳感器產品介紹：

傳感器為輪輻式結構，

用于機車輪重測量

全密封結構，測量范圍廣，性能穩定可靠，

安裝使用方便

壓式承載、適用于載荷，重量測量控制系統

傳感器安裝現場

所采用的傳感器類型

和諧機車整車試驗臺用傳感器產品介紹：

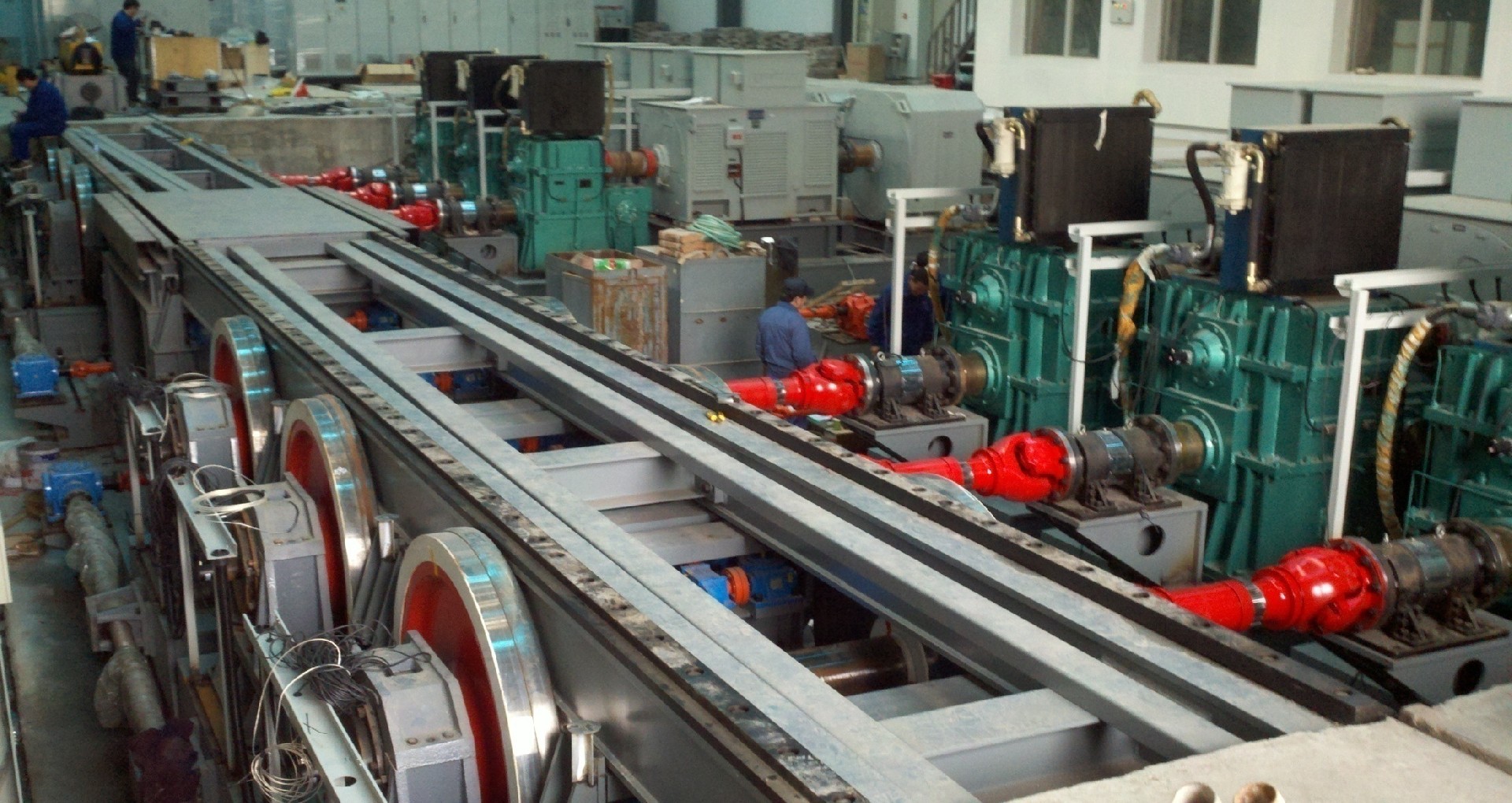

傳感器現場安裝圖片

所采用傳感器的特點：

扭矩傳感器量程達到60kNm，用于動態扭矩測量

滑環結構，法蘭式結構，安裝使用方便

適用于大量程扭矩測量控制系統

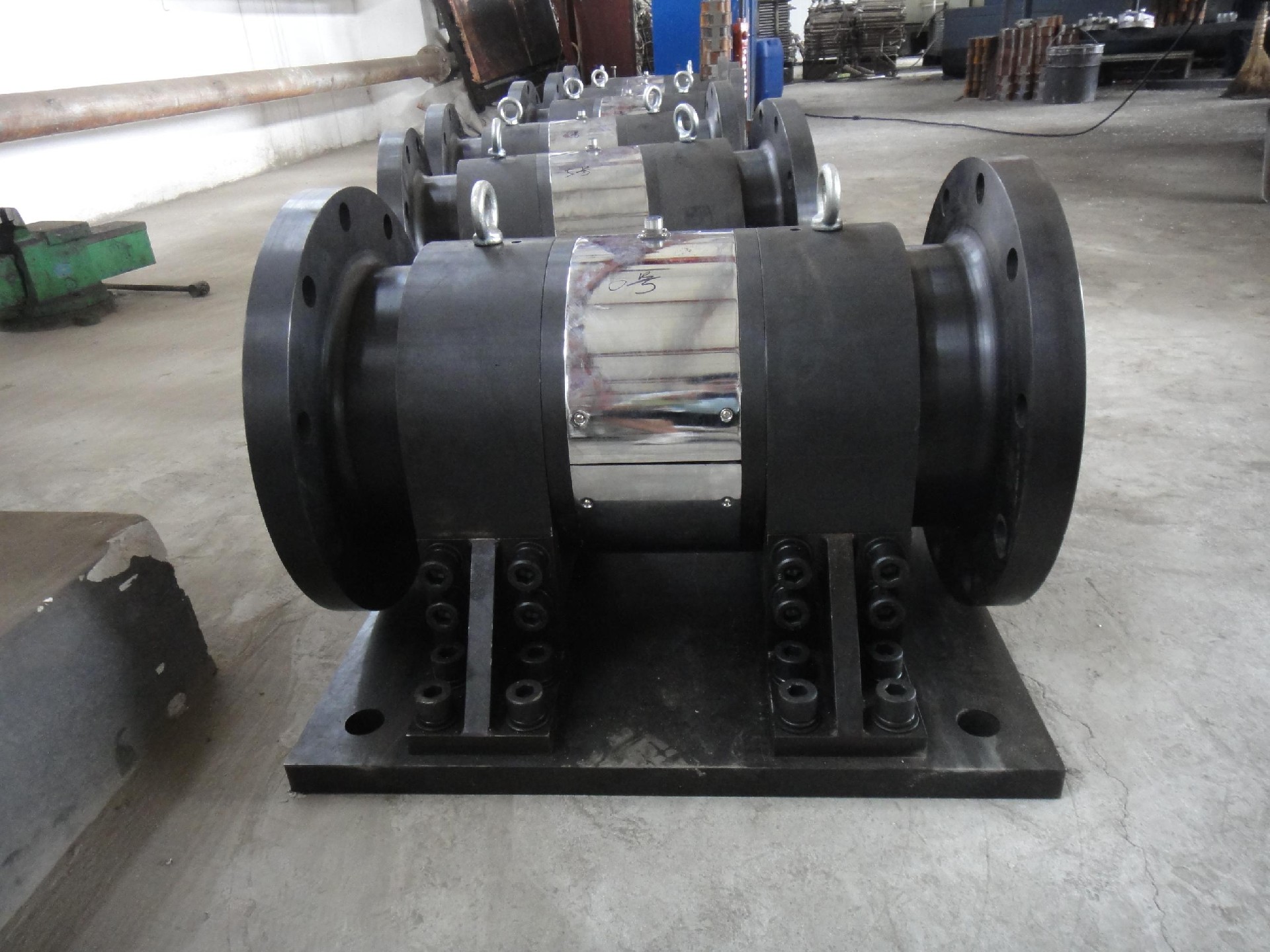

所用的傳感器圖片

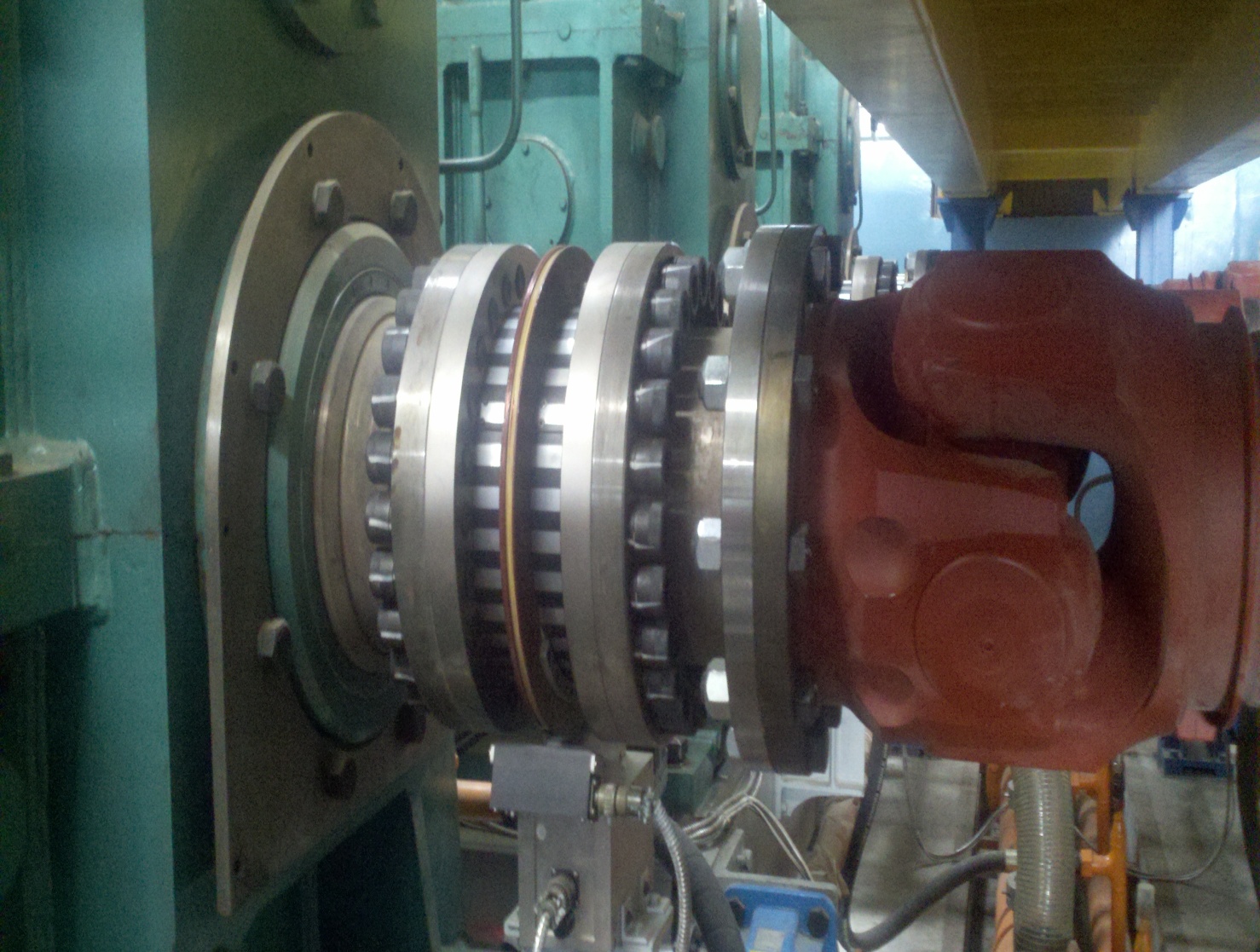

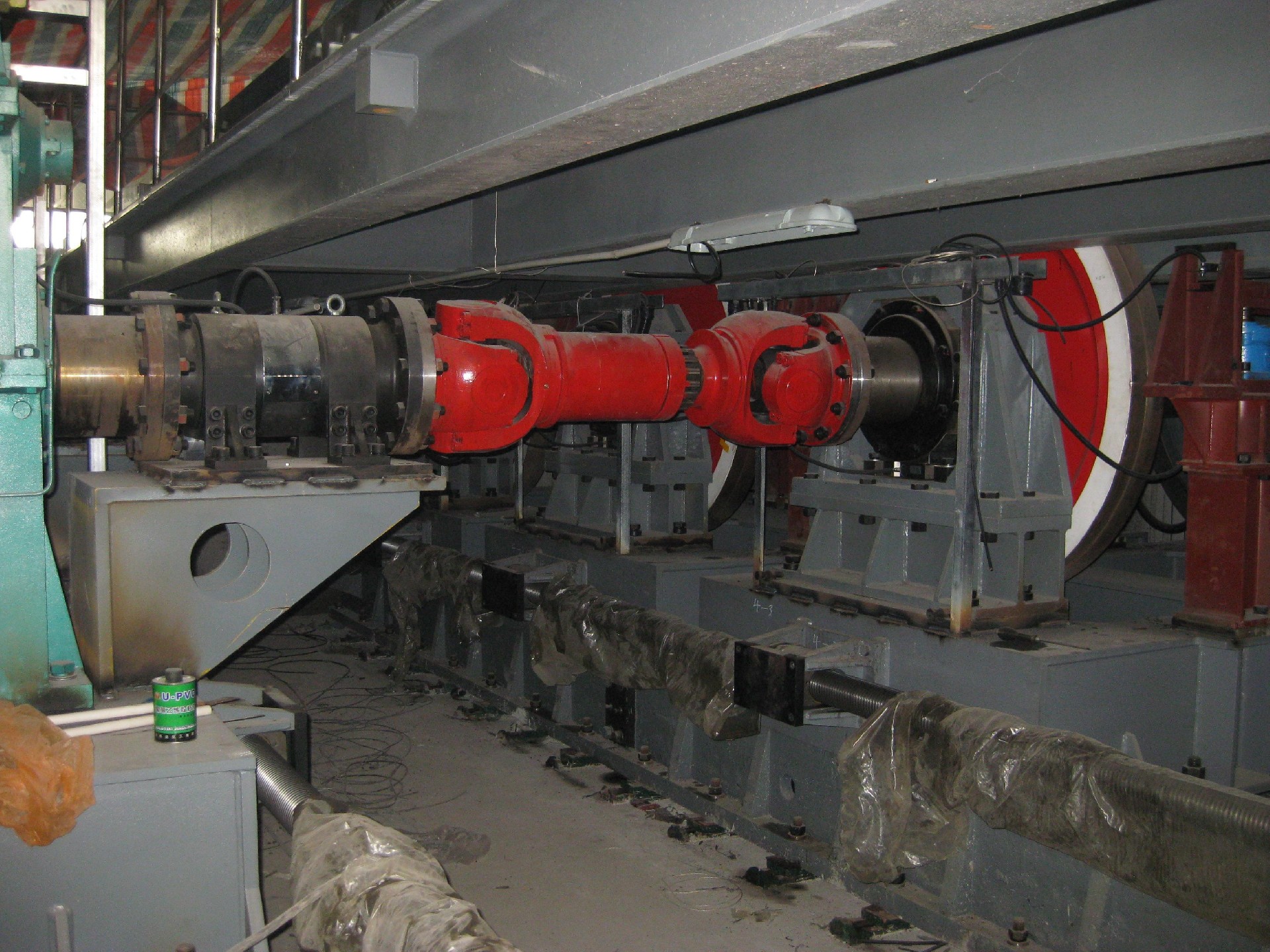

傳感器現場安裝圖片

采用的傳感器量程***大達到300000N.M，用于超大扭矩測量

和諧機車整車車輪稱重用傳感器產品介紹：

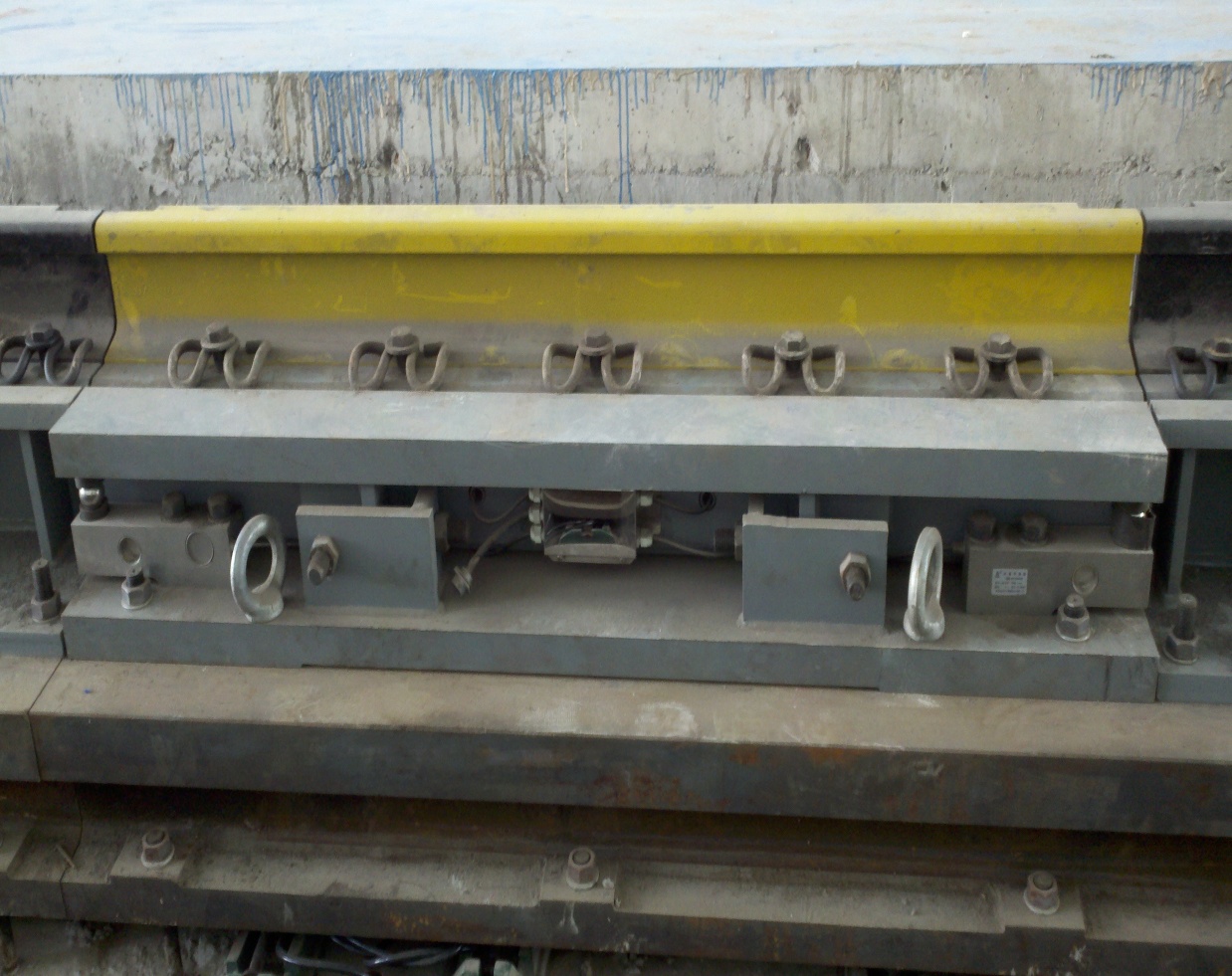

傳感器現場安裝圖片

所采用傳感器圖片

懸臂梁結構結構，用于輪重測量

全密封結構，測量范圍廣，性能穩定可靠，安裝使用方便

壓式承載

適用于重量測量控制系統

和諧機車整車車鉤用傳感器產品介紹：

傳感器安裝現場

所采用傳感器類型圖片

柱式結構，量程***大可到1000kN用于車購拉力測量

測量范圍廣，性能穩定可靠，安裝使用方便

適用于拉力測量控制系統

地鐵車輛檢修駕車機用傳感器產品介紹：

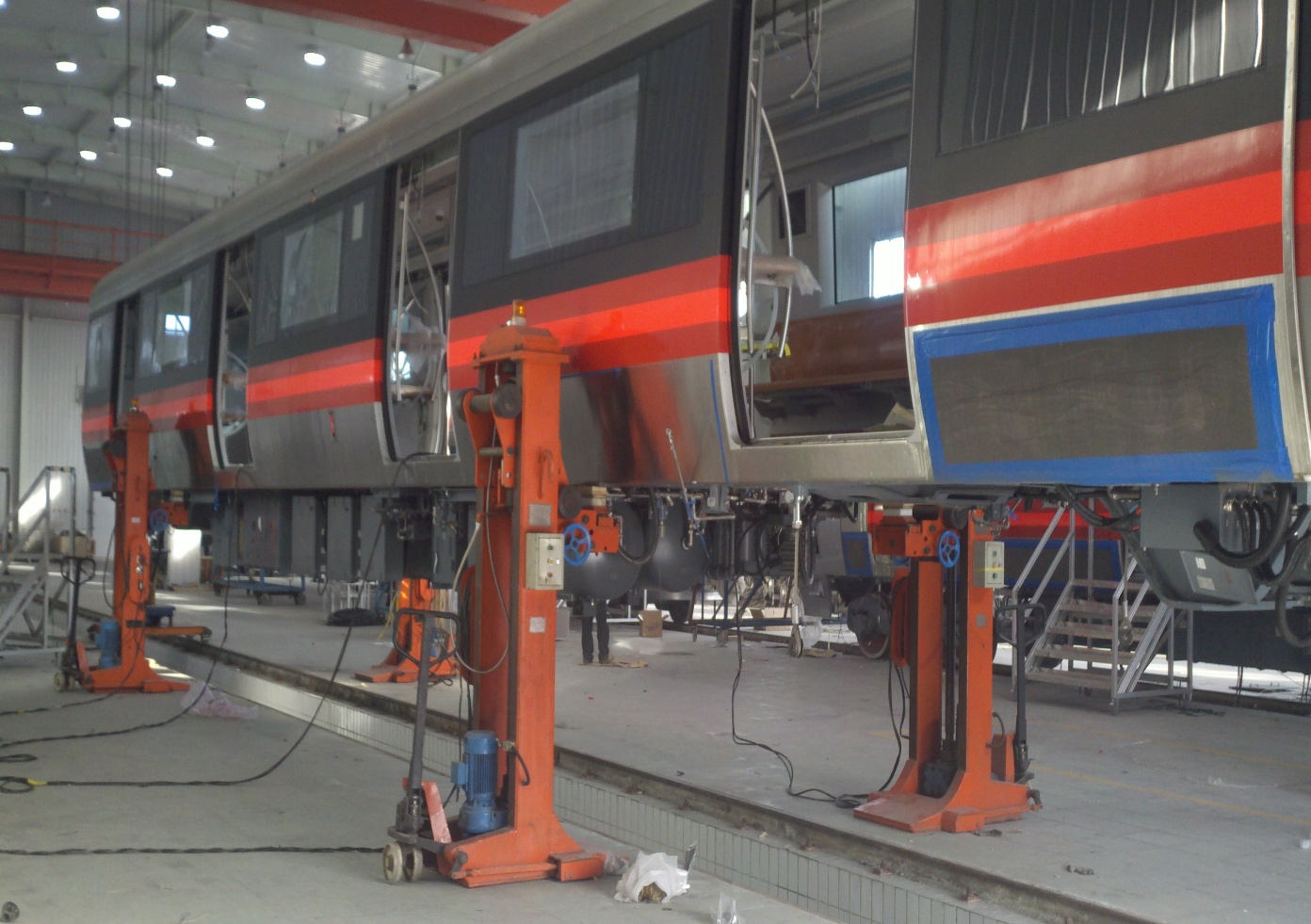

傳感器安裝現場

所采用傳感器類型

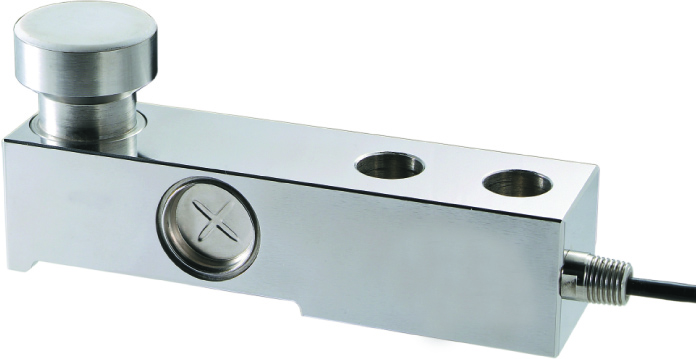

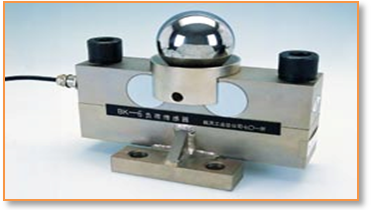

橋式結構，100kN用于車輛重量測量

測量范圍廣，性能穩定可靠，安裝使用方便

壓式承載、適用于重量測量控制系統

鐵路方面其它方面?zhèn)鞲衅鳟a(chǎn)品介紹：

火車剎車力測量用傳感器，一般非標橋式傳感器

貨運火車沖擊試驗臺應用傳感器，一般柱式5000kN

鐵路橋梁每孔梁的張拉用傳感器，一般700kN

鐵道扳道岔用銷式傳感器，一般15kN

鐵路液壓傳感器應用

測量范圍0.7MPa，精度0.1－0.3級

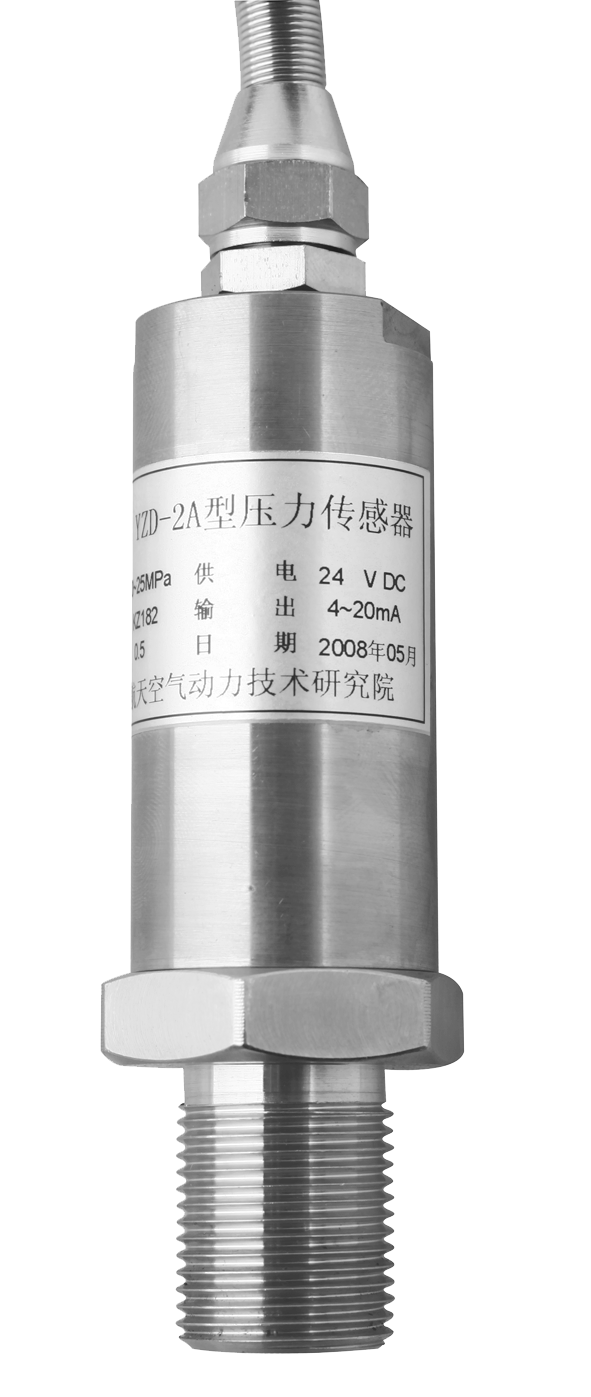

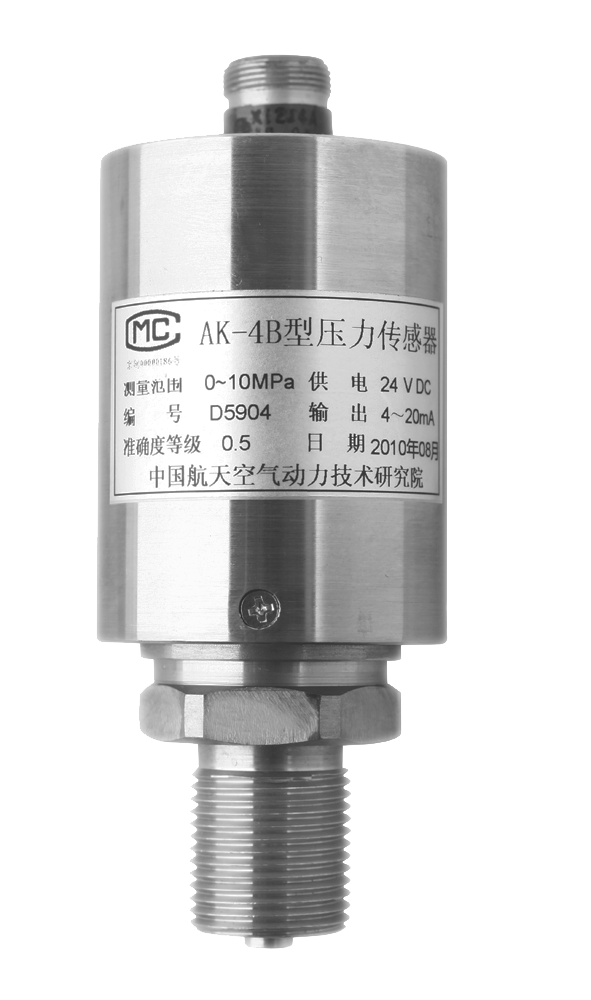

火車風管用壓力傳感器

鐵路橋梁支座用壓力傳感器

傳感器現場安裝

鐵路系統油缸方面經常用到的疲勞輪輻、柱式產品一覽：

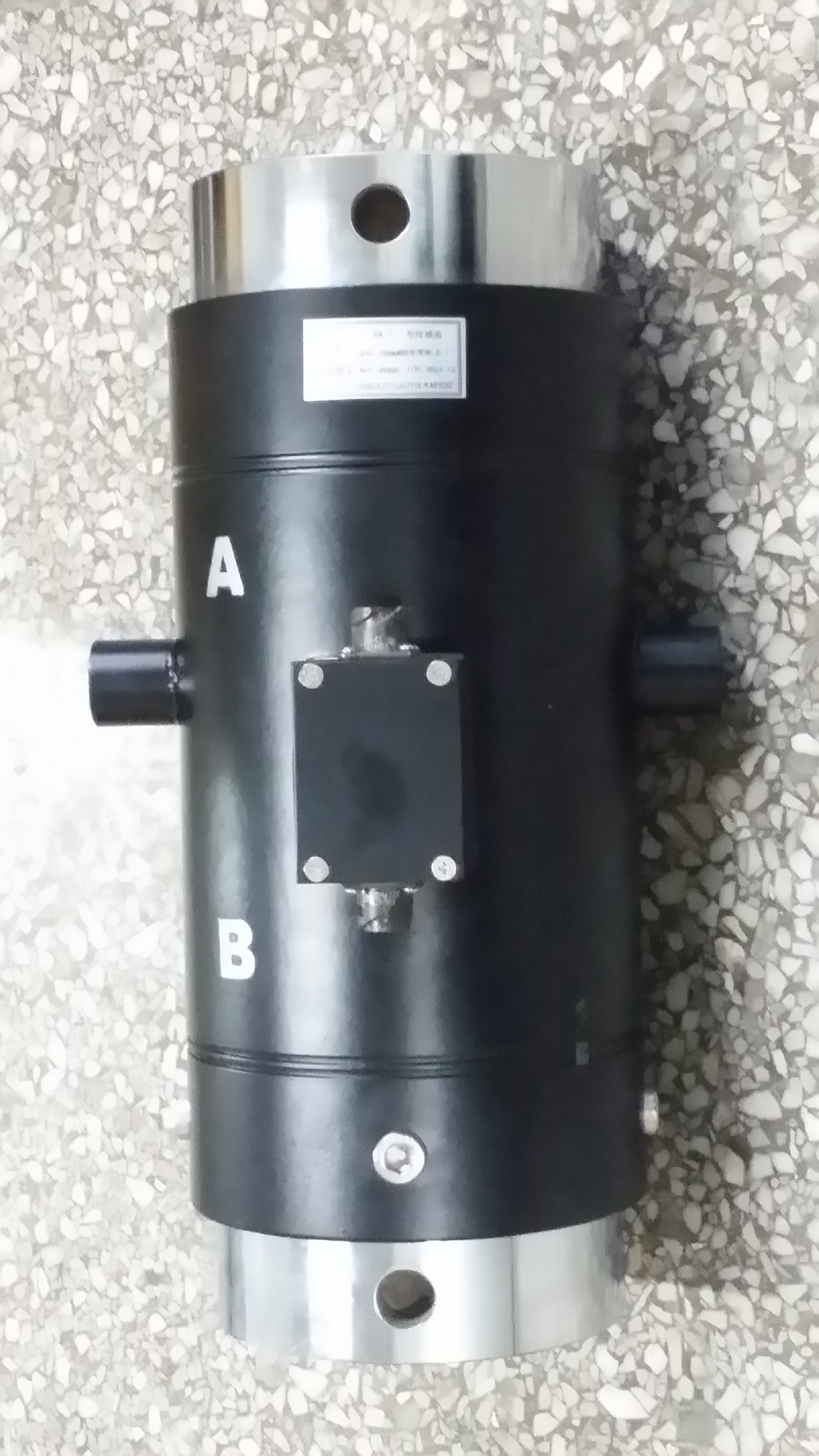

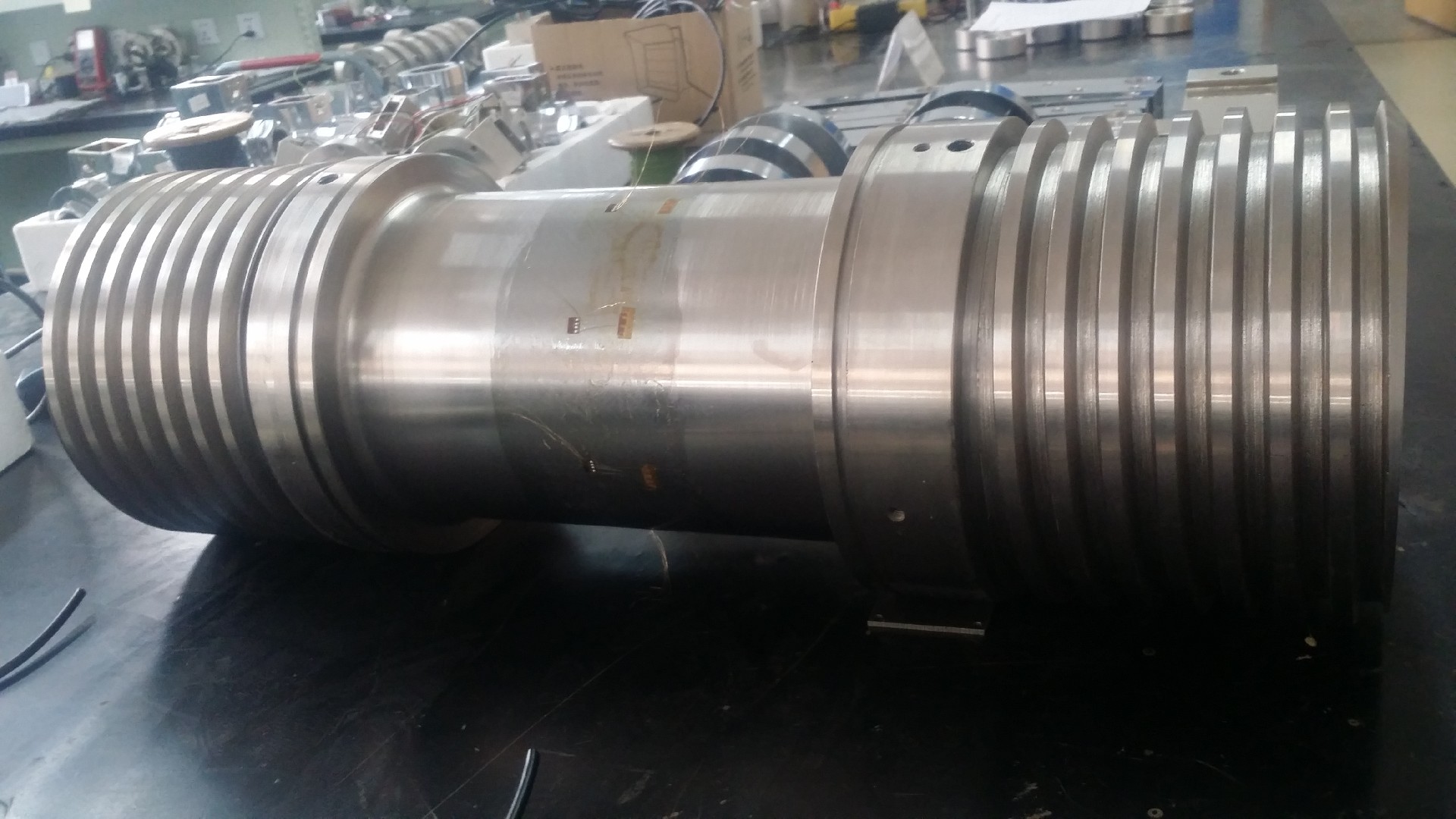

疲勞柱式傳感器，量程從500kN到10000kn（圖為1500KN圖片）

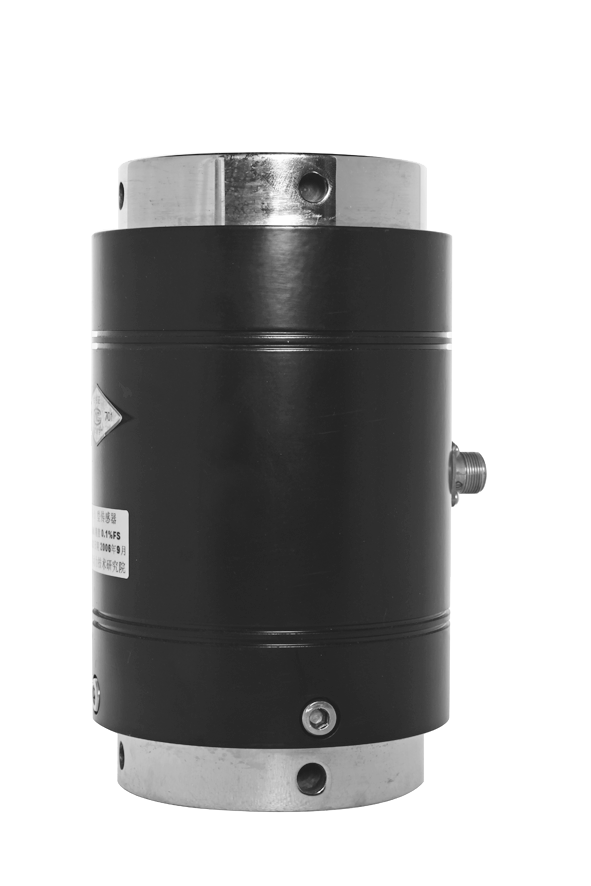

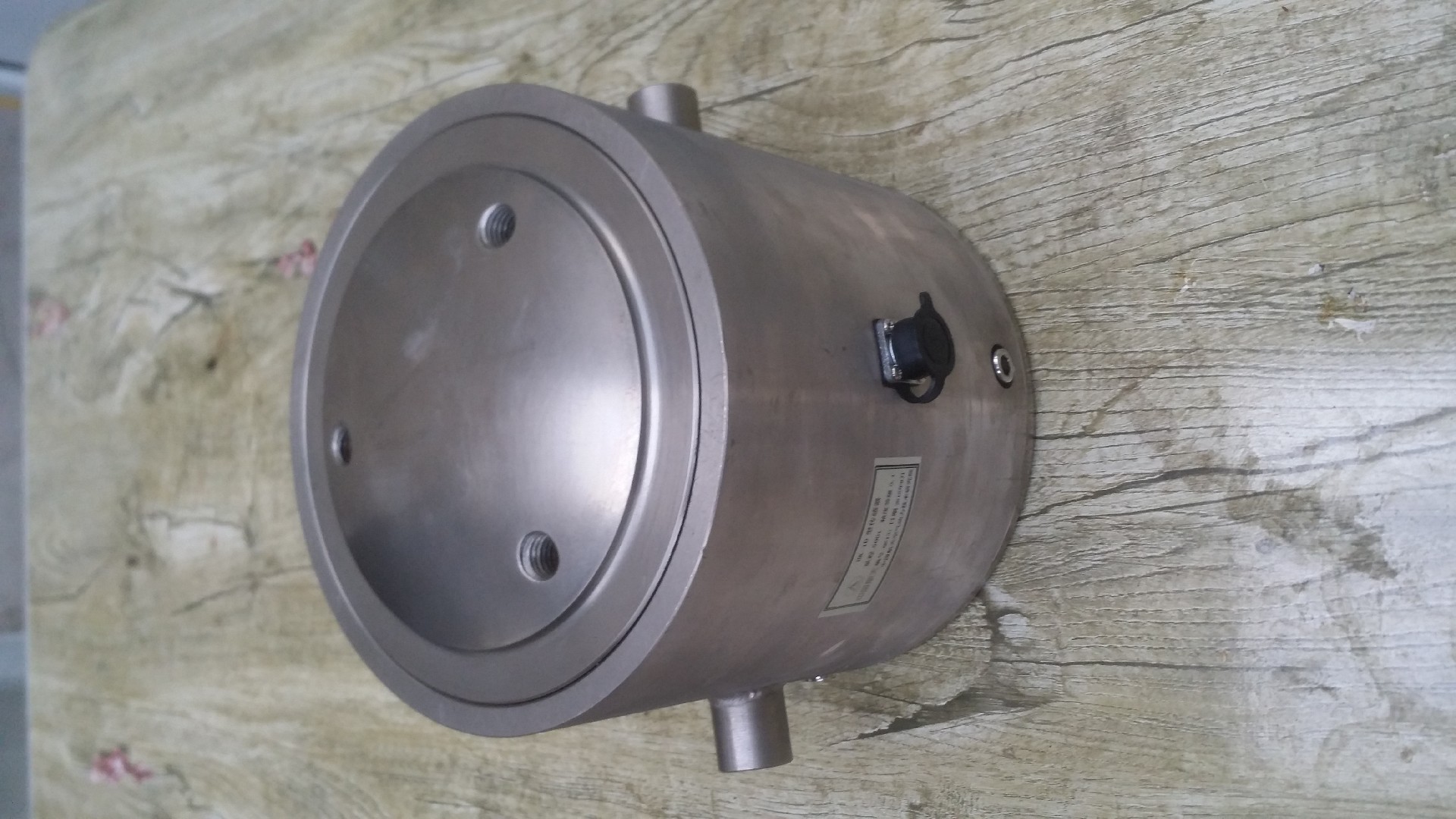

柱式傳感器，量程從100t到500t（圖為500t產品圖片）

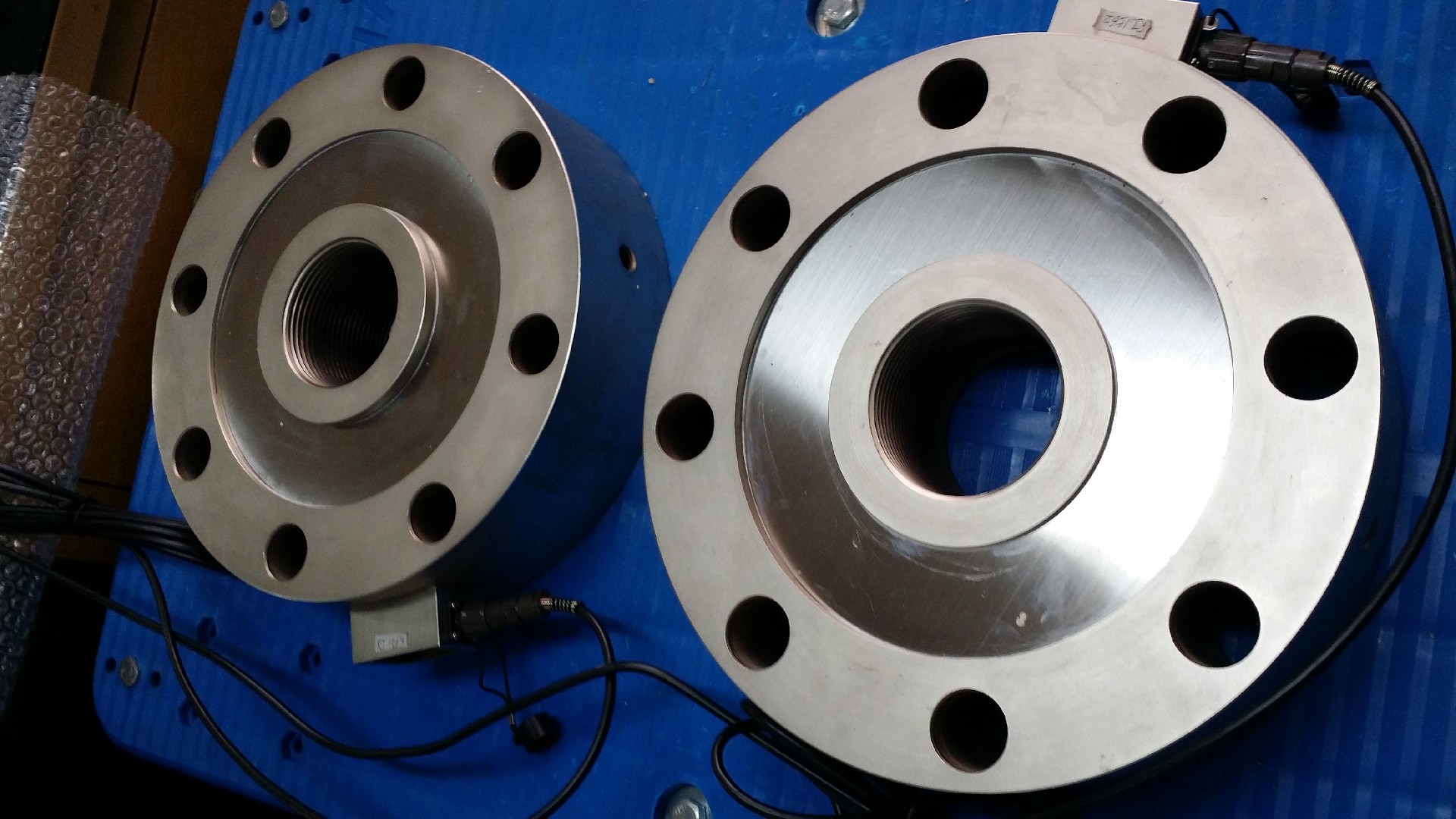

  200KN疲勞輪輻傳感器圖片

300KN疲勞輪輻傳感器圖片

柱式傳感器量程從1000KN 到6000KN(圖為6000可KN圖片)

1000KN疲勞輪輻傳感器圖片

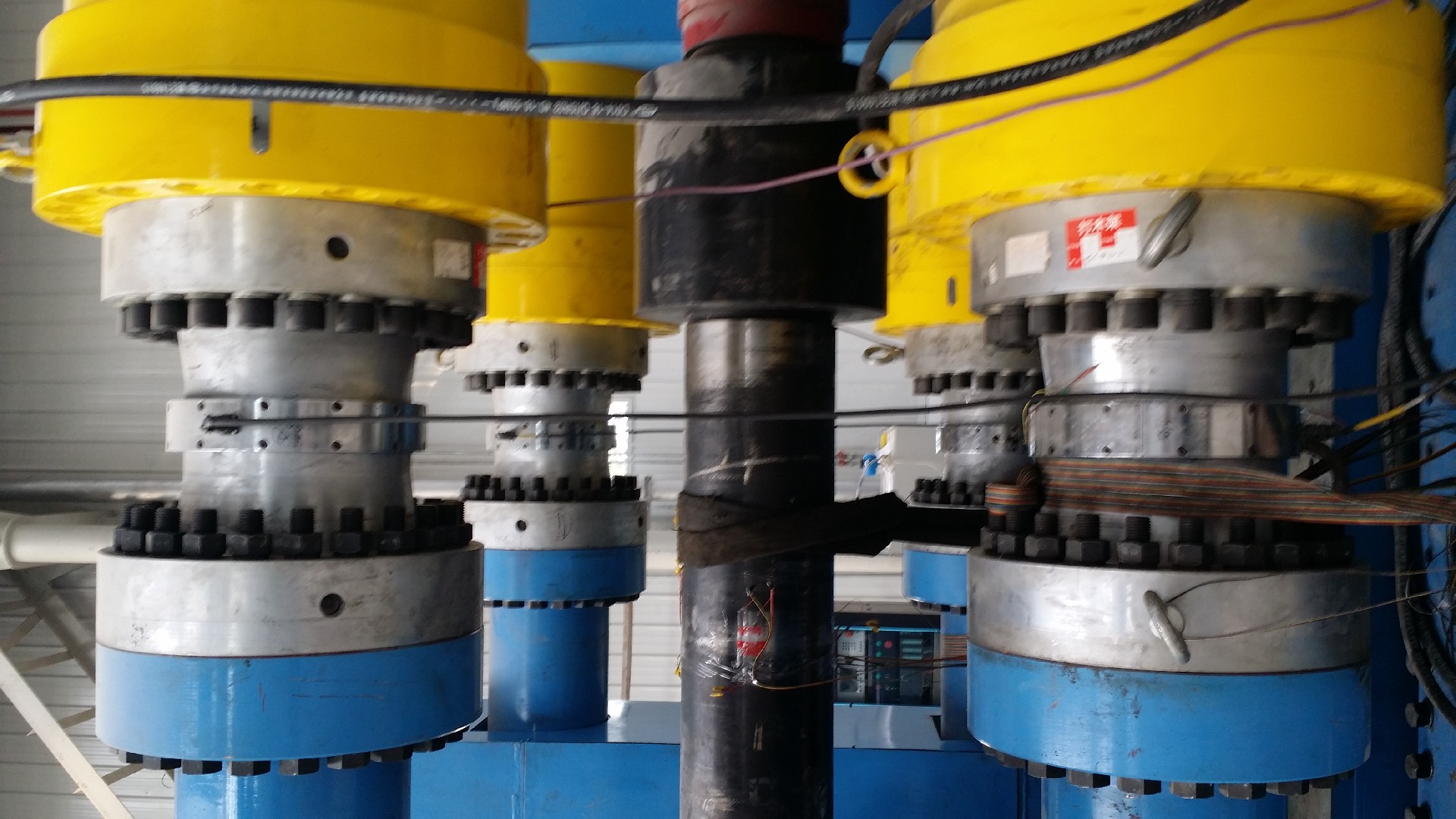

圖為大型液壓缸采用的傳感器，單只量程600t

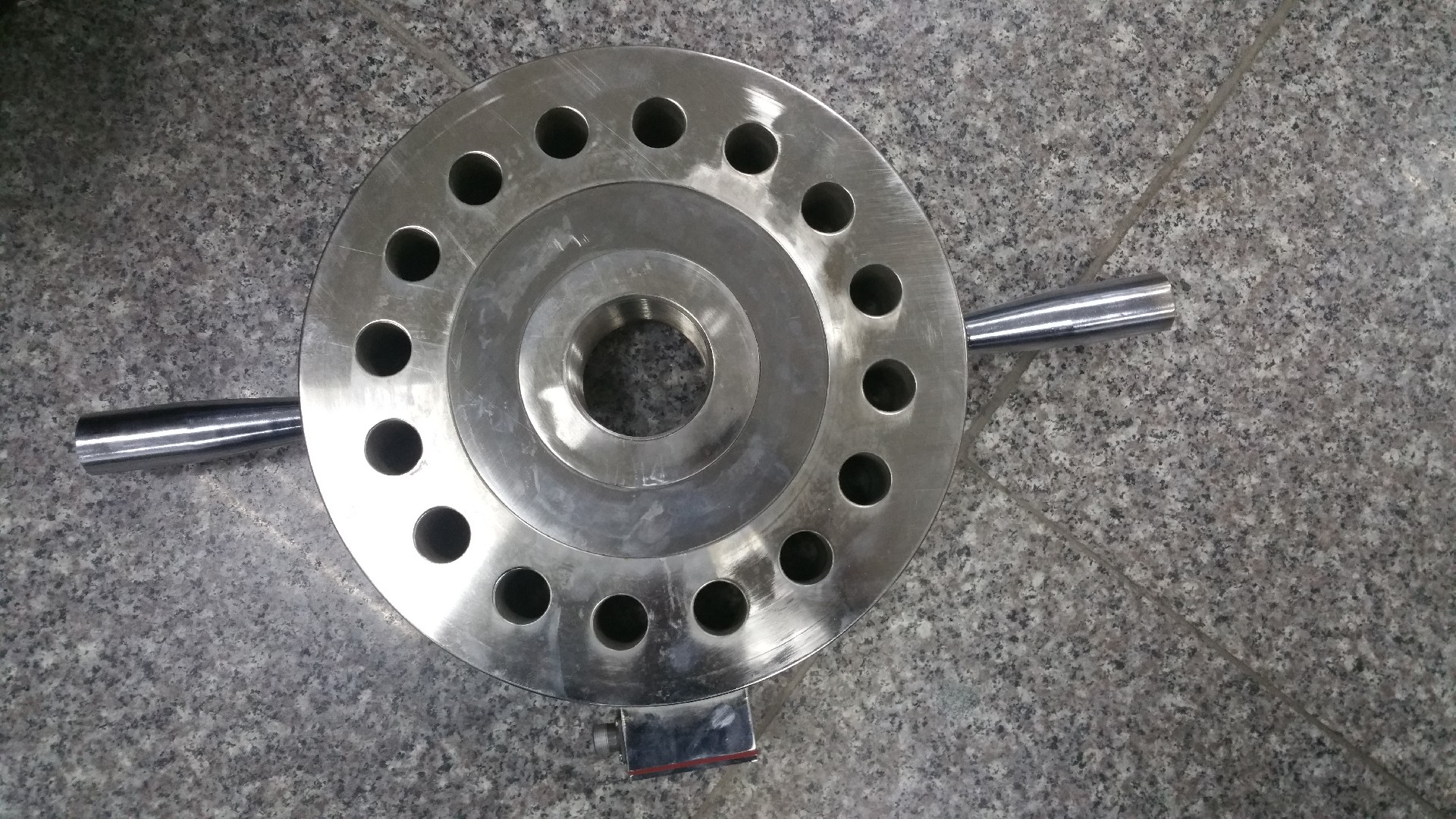

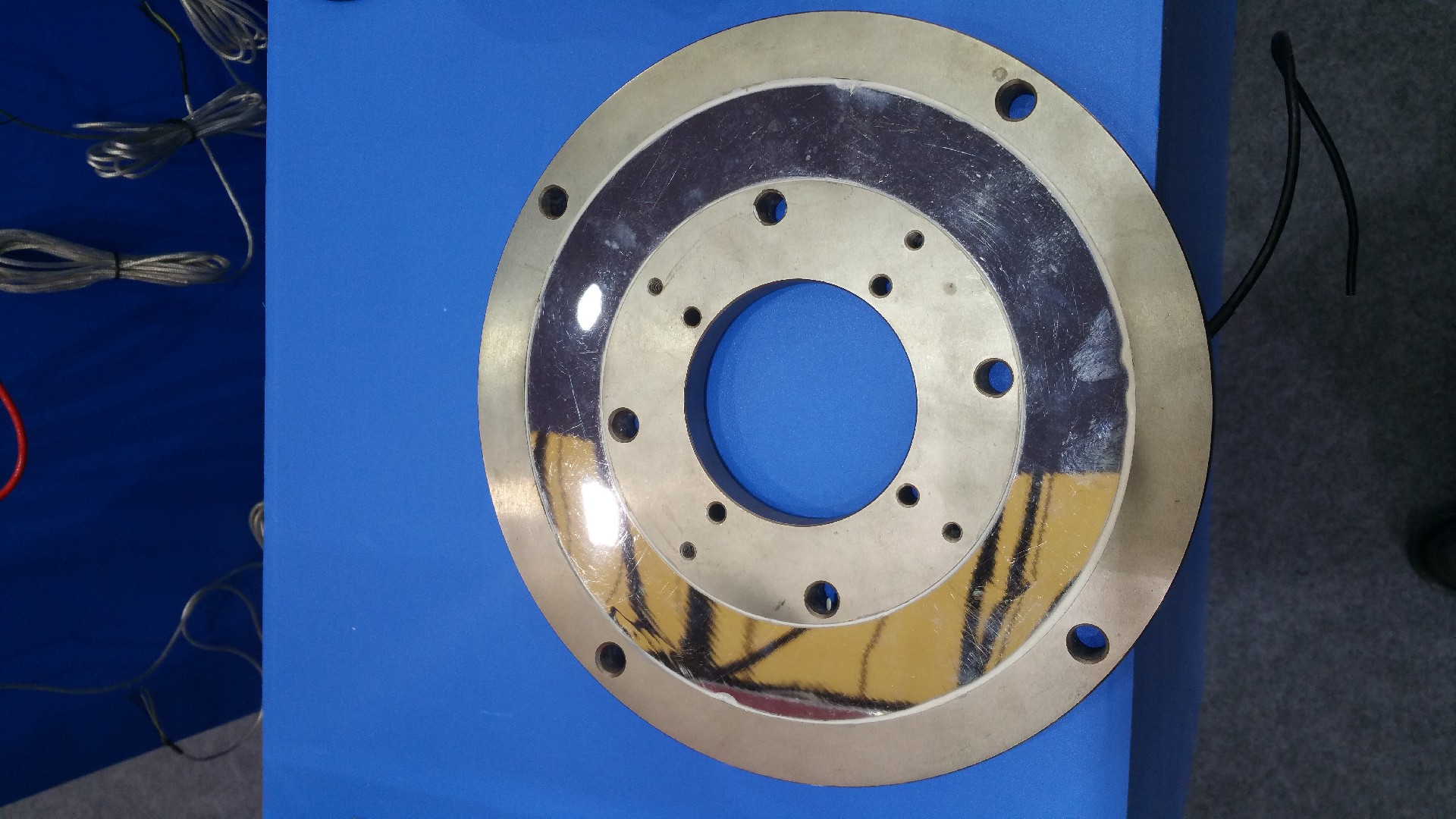

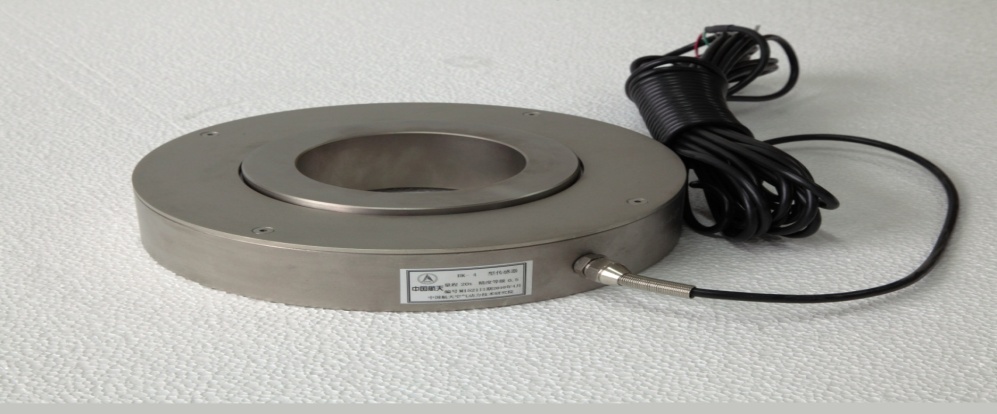

50kn穿心孔式輪輻傳感器

3000kn輪輻傳感器圖片

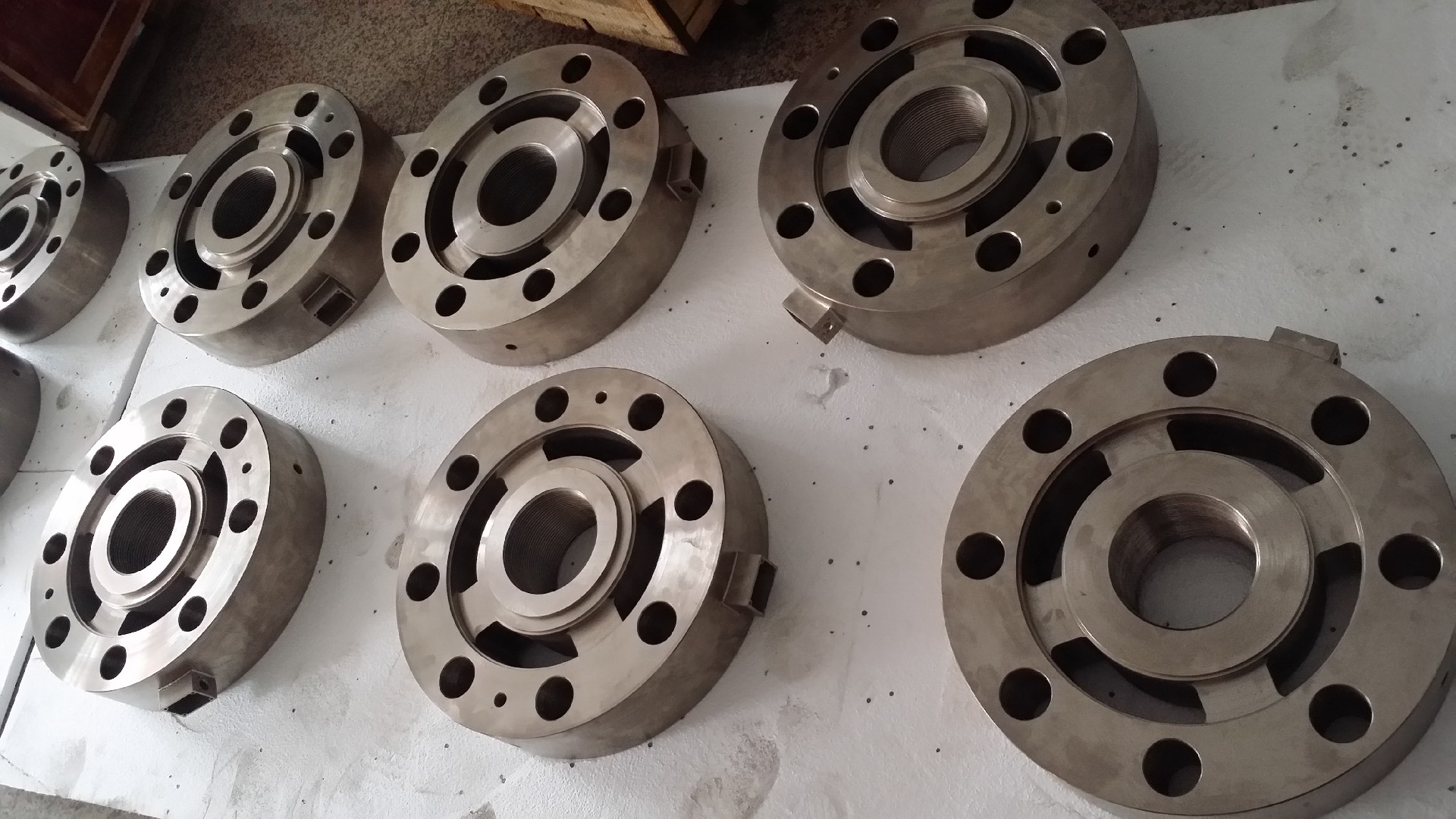

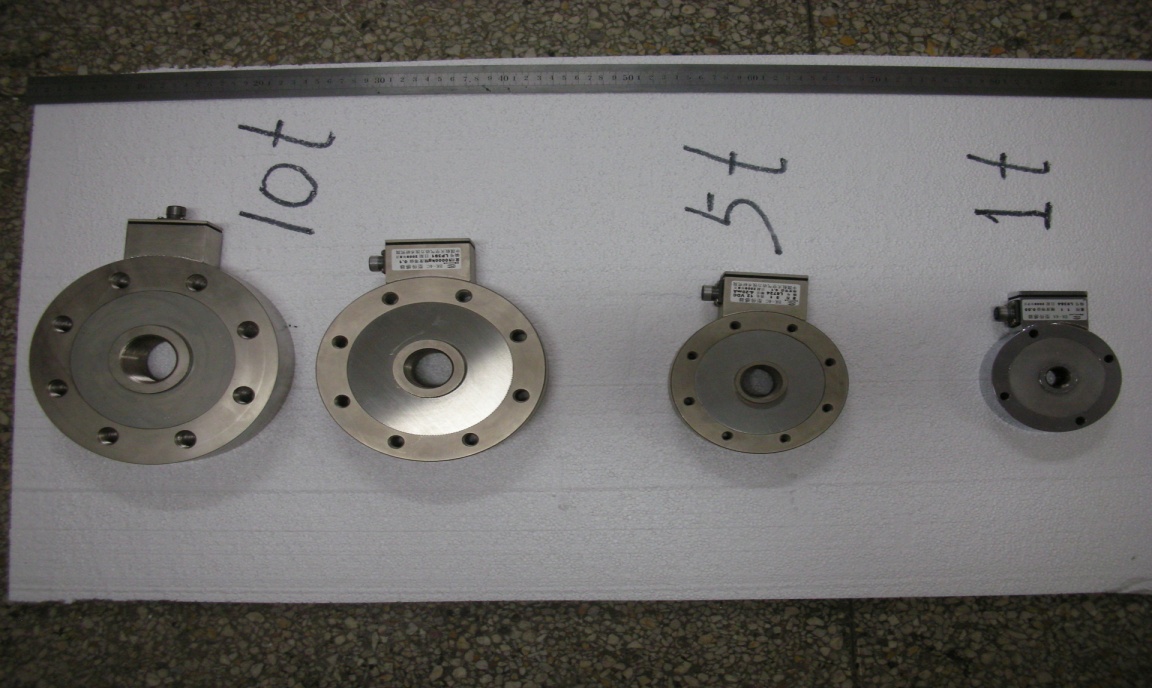

以上都是鐵路系統常用的輪輻傳感器，量程從10KN到8000KN之間不等。
