一、概述

采用電力測功機作為負載電機，配置可完成柴油發動機測試。

設計遵循的原則如下：

采用一體化設計，試驗臺要求測功機有良好的動態控制特性，精確的轉速及扭矩控制，完備的監測與保護功能。測量系統在軟硬件配置和設計理念上達到世界先進水平。

發動機測試臺設計、制做遵照技術性能先進，采用先進的控制技術，高質量的元器件，確保測試臺能長期、穩定、可靠地適應測試使用；

發動機測試臺控制系統充分滿足用戶的負載特性及運行的工藝要求；

采用工藝成熟、質量可靠、先進、合理的技術進行設計；

控制系統應采用工作穩定、可靠、標準、成熟且經過工業現場運行考驗的

控制技術和手段；設備選型時應充分考慮到維護的要求；系統的監控和安全保護措施應完善、齊全。

1、設計依據

GB/T 18297-2001《汽車發動機性能試驗方法》

GB/T 19055-2003《汽車發動機可靠性試驗方法》

GB/17691-2005《車用壓燃式氣體燃料點燃式發動機與汽車排氣污物排放限值及測量方法

GB/3847-2005 《車用壓燃式發動機與壓燃式發動機汽車排氣煙度排放限值與測量方法》

GB/T 50054-95《低壓配電設計規范》

GB/T 50055-93《通用用電設備配電設計規范》

機械制造系統按GB9061-85驗收

電氣系統按GB5226-85驗收

安全防護按中國的《安全生產法》及相關法律法規標準；

電氣系統干擾及抗干擾能力符合ECE法規要求；

2、測試項目

發動機低空載穩定轉速試驗

發動機速度特性試驗

發動機調速特性試驗

發動機負荷特性試驗

發動機功率試驗

發動機耐久性臺架試驗

發動機萬有特性試驗

二、技術方案簡介

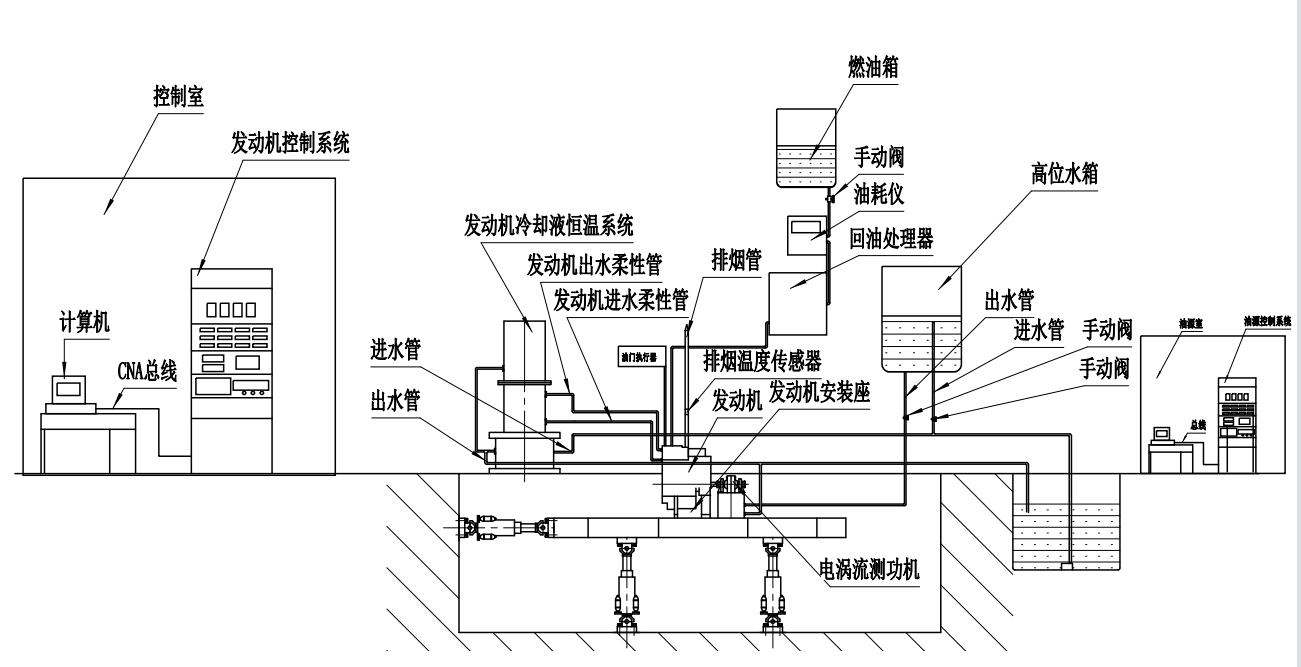

1、發動機測試系統如下圖所示

圖2- 38 發動機測試系統示意

2、整體系統設計概述：

此臺架用于檢測發動機的性能、可靠性和問題驗證等各類試驗；以工業控制計算機為中心， 發動機專用軟件為核心的主控系統，具備 RS485/RS232/以太網/CAN 通訊接口，可與系統所含各子系統（冷卻液系統、機油冷卻系統、油耗儀、數采系統、油門執行器等）實現通訊，進行數據交互，并能在主控系統上可對個子系統進行集中控制。

加載電機采用四川誠邦公司 DL 系列電力測功機，測功機測控系統以四川誠邦公司 ET4100 測控儀為核心，以 CANbus 總線為主體，通過通訊接口板與電力測功機控制單元、油門驅動儀發送指令，實現對測功機及發動機的控制?，F(xiàn)場通過各路溫度、壓力采集，通過控制計算機完成發動機測試系統試驗臺的控制、連鎖、操作以及故障診斷。通過 RS485/以太網/CAN 中的一種端口將控制計算機的輸出傳至數據處理計算機進行數據處理。

系統組成：

包括測功機變頻控制系統、油門驅動儀、智能油耗儀、發動機測試保障系統系統等。

測控部分：（扭矩轉速測量及控制）

扭矩傳感器采用德國HBM的法蘭式扭矩傳感器T40B，精度±0.05%FS，輸出形式可以為頻率輸出和電壓輸出。測功機控制器主要用于負載變頻器的控制、通信控制、試驗電機控制等。測功機控制器根據扭矩和轉速信號對電機變頻器進行閉環控制。

數據處理及控制軟件：

發動機測試程序，運行在 Windows7 以上操作系統。作為測試系統的一個重要部件，與測功機、油門驅動儀等設備配套使用，共同構成機、電、儀三位一體化的實時測控系統，實現計算機全虛擬化測試。

控制軟件具有手動測試、自動測試、定標測試等多種實驗模式，以幫助客戶全面判斷被測產品的性能參數和特性曲線?？扇我庠O置波特率并加載相應 dbc 協議；可提供恒轉速模式、恒扭矩模式和恒油門等 7 種無擾動切換測控模式。它還具有產品的快速合格 /不合格檢驗功能。計算機可采集轉速、扭矩、油門以及與之通訊的各子系統的數據并自動存儲，且可分析計算試驗數據用于儲存、顯示或以數據表和曲線的格式打印測試報告，并可自動轉換為 Excel 或 PDF 等電子文檔格式。軟件還具備數據黑匣子：臺架出現異常情況報警停機，臺架可以自動保存停機前后的關鍵參數，時間和保存數據范圍可自行設定。

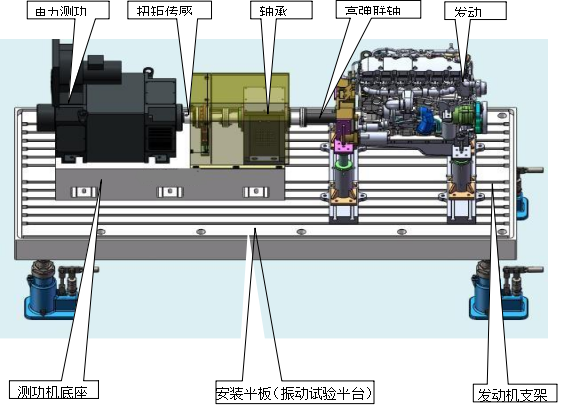

3、發動機測試臺架機械連接如下圖所示

圖2- 39 發動機測試系統機械連接示意

三、主要設備及資料交付清單

設備清單

地面車輛動力傳動系統聯合試驗平臺主要包括測控管理系統、驅動加載系統、試驗輔助系統和配套基礎設施等。主要供貨設備清單。

表2- 3 主要供貨設備清單

資料交付清單

       根據項目實施不同階段提供相應的資料，包括（不限于）：設計資料、系統原廠隨機資料、安裝調試資料、培訓資料等。

發貨時資料提供

隨設備供貨提供控制柜裝配圖、接線圖、對外端子表、原理圖等資料兩套。

竣工資料提供

現場調試結束后，提供與實物相符的竣工資料如技術資料、調試軟件等，以確保設備的長期穩定運行和便于維護?？刂葡到y(tǒng)投運后，向用戶提供竣工圖紙兩套：電控系統原理圖和控制柜裝配圖、接線圖、對外端子表、元器件明細表、更改參數表、PLC程序及地址表。并提供電子文檔（光盤）一套。圖紙資料包含以下內容：

系統的用戶手冊、使用維護說明書和電氣附件說明書；

變頻柜圖紙，說明書，安全規范手冊及整流變壓器、整流器、逆變器的選型計算說明書；

編程控制柜原理接線圖紙；

電氣控制原理圖、柜體布置圖和元器件清單；

可編程序控制器和人機界面的源程序，以及變頻調速系統的當前參數表；驗收階段的各性能參數測試報告，如轉速響應曲線，穩態特性曲線，動態特性曲線，轉速上升/下降時間曲線。
