系統介紹

  彈簧壓力在線監測系統產品能夠?qū)崟r監測斷路器機構彈簧力值的變化，傳遞彈簧實時狀態信息，并進行數據分析處理；對彈簧的異常現象準確給出故障信號。

實現變電站智能維護、安全管控、高效處理數據信息，對站內一次設備運行狀態全息感知、設備缺陷主動預警，故障異常智能聯動，大幅減少日常運維工作量，提升安全生產精益管控水平，解決了高壓斷路器作為電網系統運行安全的關鍵設備投運后難以檢測的難題。

2019年11月，我公司研制的斷路器機構彈簧壓力在線監測裝置產品成功的安裝運行在湖南長高集團高壓開光有限公司承建的國內首座衡陽獅子山110kv智慧變電站示范工程中，截止目前運行狀態一切正常。

2020年12月上海思源電氣股份有限公司承建的浙江臨浦220kv經濟變電站斷路器機構彈簧壓力監測裝置產品安裝運行。

2020年12月上海思源電氣股份如高高壓開關有限公司承建的長沙望城楠竹塘220kv變電站斷路器機構彈簧壓力監測裝置產品安裝運行。

2020年12月平高電氣股份有限公司承建的浙江寧波灣塘220kv變電站斷路器機構彈簧壓力監測裝置產品安裝運行。

2021年5月上海思源電氣股份如高高壓開關有限公司承建的河南登封國網大金店110kv變電站斷路器機構彈簧壓力監測裝置產品安裝運行。

2021年 6月新東北電氣有限公司承建的大連青云220kv變電站ZFW20B-252型斷路器機構彈簧壓力在線監測裝置系統安裝運行。

2021年 6月大連青云220kv變電站ZFW20B-252型智能隔離開關主軸扭矩在線監測產品安裝運行。

……

系統功能

斷路器機構彈簧在線監測系統，可以分別通過在線監測彈簧壓力和在線監測彈簧拉力來實現。根據電網斷路器設備的結構以及設備投運后彈簧處于長期數年受力運行的狀態特性，在充分保證斷路器產品的可靠性以及電網設備運行安全可靠性的前提下，我們研制斷路器機構彈簧壓力在線監測裝置產品。

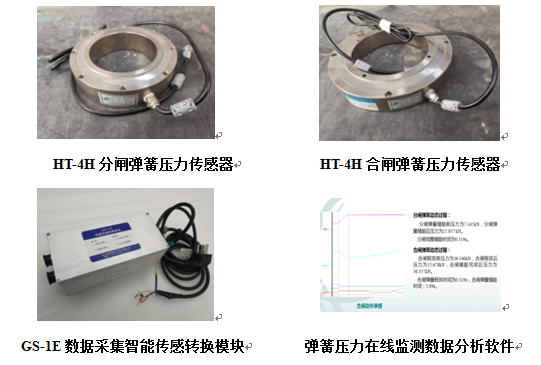

斷路器機構彈簧壓力監測系統產品分為彈簧壓力在線監測傳感器、智能傳感轉換模塊、在線數據監測裝置IED三部分。

通過把壓力傳感器布置于斷路器操動裝置基體上，置于機構彈簧的靜端，實時承受機構中分、合閘彈簧的壓力變化，通過智能傳感轉換模塊將數據上傳到在線監測裝置IED，進行存儲，分析處理等，形成彈簧性能曲線，數據信息進入變電站后臺系統。

這樣，實現斷路器機構彈簧壓力在線監測的功能，可靈活設定報警界限，就地查詢歷史數據，準確分析判斷機構彈簧的運行工作狀態，及時發現設備出現的異常情況，從而保障電氣設備和變電站整套系統的安全運行。真正實現變電站、尤其是無人值班站的電氣設備的在線監測。

彈簧壓力傳感器需保證在彈簧大力值條件下長期正常、穩定工作。充分考慮其工作條件下的各種影響因素，保證能長期安全可靠工作。

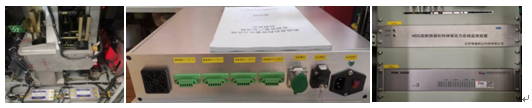

圖2- 12斷路器機構彈簧壓力在線監測裝置系統產品照片

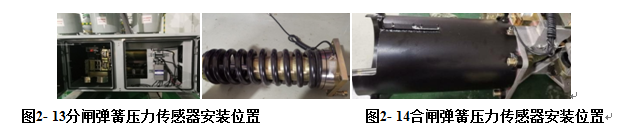

安裝位置

彈簧壓力傳感器的安裝和接入不改變電動機構的電氣和機械特性，不影響現場設備的安全運行和檢修工作。

圖2- 15斷路器機構簧壓力在線監測模塊IED

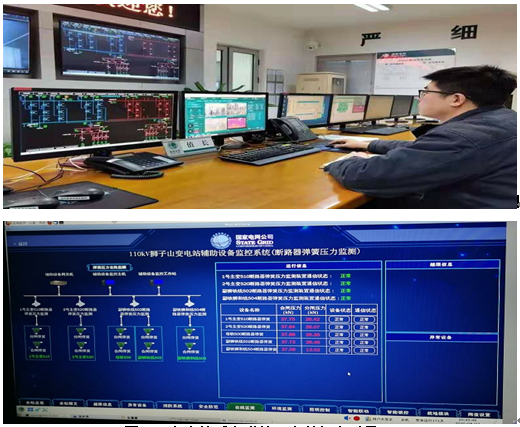

圖2- 16變電站后臺彈簧壓力數據實時顯示
