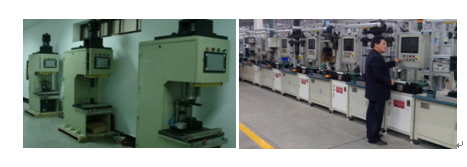

圖2- 9非標壓裝機、水泵裝配生產線

設備工藝參數及性能

大壓力：50000N。

結構采用單柱直立C型的布置形式，機器的各組成部件均裝于機身之內。

工作臺采用通用型的標準機床工作臺，帶固定夾具的T型槽（工作臺面尺寸500×500 mm）。

壓裝機大閉合高度為600mm，喉深220mm，大行程為200mm，壓頭至工作臺面400mm。

零件安裝位置：正面、立式。單人操作，采取坐姿，工作臺面高度：720 mm。

防護形式：采用上下安裝光幕，左右可以不受限制方便操作。

機械輪廓尺寸（前后×左右×總高）：935mm×700mm×2400mm

技術性能

壓裝控制過程：軸承孔端壓饋時，工件以水封孔及端面定位，彈簧機構夾緊殼體。壓裝時壓頭向下先在軸承孔端三點壓饋，然后壓頭與零件分開，壓頭自動旋轉兩次，每次旋轉40度，分三次共壓出九個壓饋點，壓裝力只作用在殼體上，壓裝過程中機床實時采集壓裝位移及顯示壓裝力數值曲線并自動判定壓裝參數是否合格（判定標準是：壓裝力不小于裝配前設定壓裝位置的壓裝力），夾具上定位止口的中心與壓頭的中心之間的同軸度誤差不超出Ф0.05，壓頭壓裝位移可調整，壓裝位移重復性精度±0.01mm。

條碼掃描裝置安裝于工作臺上的固定位置，實時把壓裝的數據傳到電腦上。條碼識別要靈敏可靠，存儲信息與該工件條碼信息要一一對應。

具備設定并測量壓入力、壓頭位移能力，并能根據設定值判定是否合格，當壓入力小于要求值時發出不合格信號。

操作位置及控制位置：正面操作及控制，雙手按鈕下行。壓裝機有上下光幕防護措施，可防止因操作失誤造成的意外傷害。操作方式有手動和自動兩種，操作界面采用觸摸屏，便于調整。自動方式下壓頭下行具備快進，工進過程，超過設定位置時，要自動回位；手動方式下壓頭具備點動過程，下行任意位置時，松手后要自動停止在當前位置上。

壓裝過程能采集壓力傳感器、位移傳感器的信號，在顯示器上顯示壓裝力及位移變化關系曲線，并有啟點和終點顯示，不合格發出報警信號。測量方式通過PC，任意位移及壓裝力設定來選擇啟動測量起始點及終止點，曲線上可設定（***多六個可以任意選擇）監控窗口進行監控、分析曲線。

壓力傳感的測量范圍為0-50000N，精度為±0.5%。可分段進行精度分區，保證設備小壓力范圍的精度。增加各種錯誤報警，傳感器故障，合格與不合格情況報警提示。

顯示器上顯示壓裝力、位移、速度、壓裝時間、工件數等數據，當壓裝后數據保留，待下次壓裝啟動后壓裝力及位移自動清零。
