設備用途

鐵路機車整車稱重裝置是根據我國機車行業新造/檢修現狀要求而設計的，可用于從窄軌到寬軌不同軸距的各型機車在整備狀態下進行稱重作業，根據測得的各輪荷重及一、二系簧的剛度參數，可同時給出機車二系簧的加墊位置及參考加墊量，使各輪荷重滿足設計要求。設備適用于國內生產的各型機車（內燃、電力）、地鐵、城市軌道車輛在靜態下的稱重作業、模擬加墊調簧作業及地鐵車輛、城軌車輛的均衡試驗、柔性試驗。

設備功能

機車、車輛在三種質量狀態下（計算整備重量、全整備、空車）對單個輪重、單側輪重、軸重、整車重量的精確檢測；

■采用模擬加墊調簧的方式完成整車一系支承加墊位置、加墊量測定；

■整車平面重心精確檢測；

■重量分配超標、平面重心偏移超標提示；

■獨立控制、或者編組控制稱臺升降；

■自動完成對單個稱臺的檢定、去皮、誤差修訂；

■設備任意一側稱臺具有比另一側稱臺抬高50mm、100mm、150mm的功能，為地鐵、城市軌道車輛的均衡、柔性試驗提供條件；

■每個稱臺可單獨進行軸距調整及鎖定；

■稱重系統具有自檢、報警、保護功能；

■系統具有自動存儲檢測數據、歷史數據查詢、歷史數據打印功能；

■系統具有液壓系統管路堵塞、過濾器污染、油位超標自動檢測報警功能；

設備性能

五種以上軌距（1000mm、1067mm、1435mm、1524mm、1676mm）連續調整及自動定位。

三種軸式轉向架（BO- BO、3BO、Co- Co）機車軸距、定距調整。滿足機車全軸距（1、6軸間大軸距）18500mm，3、4軸間小1500mm的調整要求。

單個稱臺承載的承載量≥15噸，采用稱臺升降的方式進行稱重，當機車進出稱重臺時，不與稱臺直接接觸。稱重臺軌距調整方式，采用一側平臺固定，一側平臺移動的結構形式進行變軌。固定平臺及其上的輪緣軌、稱臺相對于引線軌、過渡軌靜止不動，另一側的移動平臺由三個液壓滑臺推動來進行變軌，處于兩端的液壓滑臺需同步移動，處于中間的液壓滑臺其推動力要比兩端的液壓滑臺略小。調整后的軌距由驅動滑臺上的限位塊來限定。平臺移動到位后通過滑臺上的壓板螺栓將平臺固定在支承滑臺上。

稱臺移動、定位、鎖定方式，采用液壓馬達、齒輪齒條機構實現稱臺的移動，采用滾動直線導軌及馬達油路變換的方式實現稱臺稱重過程中自動定位及鎖定，稱臺的移位可單獨操作。

技術參數

兩端縱向?qū)捚脚_數量（個）2，兩端縱向窄平臺的數量（個）2；

縱向?qū)捚脚_外形尺寸（長×寬×高）7m×1.3m×0.4m；

向窄平臺外形尺寸7m×0.55m×0.4m；

縱向平臺平面度≤0.4，兩個平臺高度差≤0.6；

支承梁數量（個）4，稱重臺（個），12稱重臺大承載力（KN/個）150KN；

各稱重傳感器支承高度差0.5mm，支承檢測裝置載荷檢測精度：±1‰FS；

軌距調整范圍 950～1700任意可調，稱重臺油缸升程：≤350mm。

軸距調整范圍：各稱重臺在支承導軌梁上的位置不受限制，其相鄰兩軸小間距可≤1000mm，相鄰兩軸大間距滿足用戶需要。

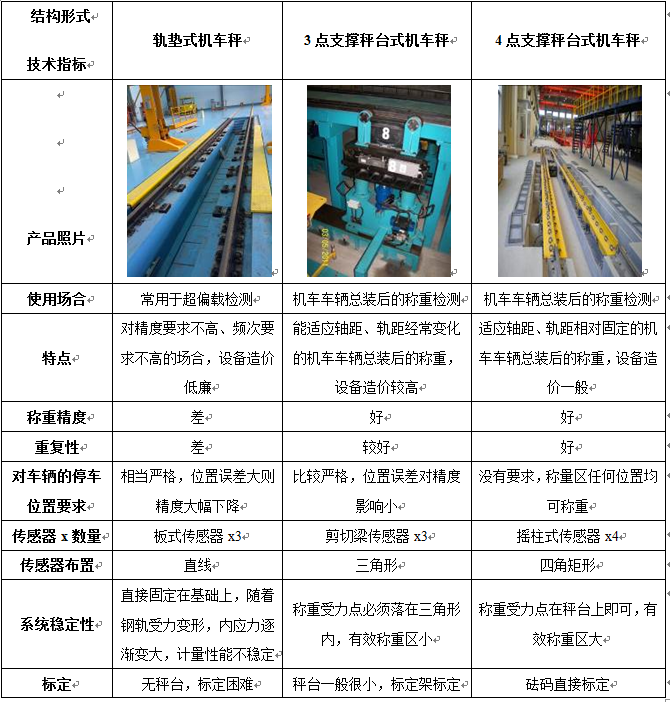

表2- 1幾種機車稱設備臺參數性能對比
